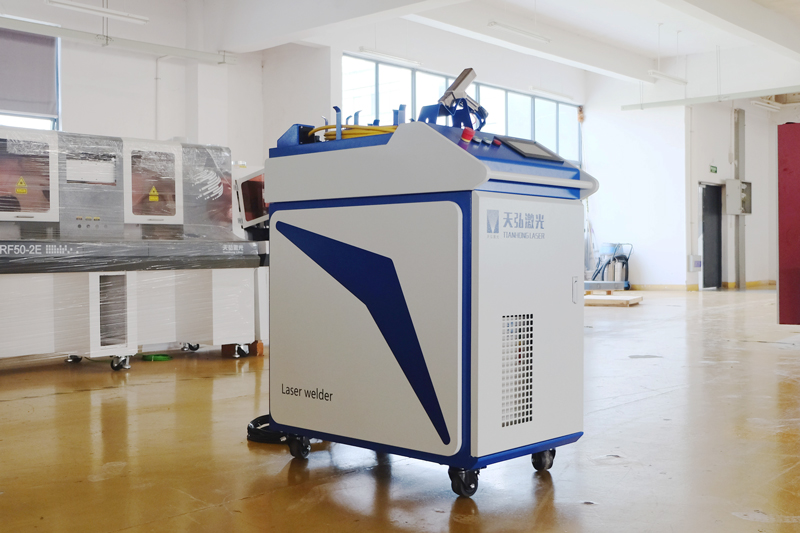

ماكينة لحام ليزر محمولة يعد منتجًا نجميًا صنع عصرًا جديدًا في سوق تطبيقات الليزر في السنوات الأخيرة، وقد برز بسرعة كواحدة من نقاط النمو في صناعة الليزر الأخضر.منذ عام 2018، تجاوز النمو المركب السنوي للحام الليزر المحمول 100%، ومن المتوقع أن يصل إلى 500 مصنع متكامل لأنواع مختلفة من معدات الليزر المحمولة في عام 2021، مما يظهر نموًا هائلاً.بالنسبة لمعدات اللحام بالليزر المحمولة، فإن رأس اللحام الذي يتصل بمكان الاستخدام ويخرج طاقة الليزر يعد مكونًا مهمًا للغاية.في رأس اللحام، يعد الجزء البصري جزءًا مهمًا جدًا.

يتضمن المبدأ البصري الأساسي لرأس اللحام المحمول ثلاثة أجزاء: موازنة الشعاع، وتأرجح الشعاع، وتركيز الشعاع، كما هو موضح في الشكل أدناه.بعد أن ينبعث شعاع الليزر من QBH، فإنه يصبح ضوءًا متوازيًا من خلال الموازاة، ثم ينعكس بواسطة الجلفانومتر إلى مرآة التركيز، ويركز أخيرًا على سطح قطعة العمل.

شعاع الموازاة

الضوء الخارج من ألياف QBH هو مصدر ضوء نقطي بزاوية تباعد معينة.أثناء عملية الانتشار، سوف ينتشر بشكل مخروطي، مثل تشغيل مصباح يدوي أو إشعال عود ثقاب في الظلام.

وظيفة عدسة الموازاة هي تحويل هذا الضوء المتباعد إلى ضوء موازٍ بحيث يمكنه السفر في خط مستقيم دون انحراف؛وفي الوقت نفسه، فإنه يتحكم في نصف قطر الخصر للشعاع ويقيده بمسار الشعاع الضيق لرأس اللحام.

تأرجح الشعاع

في اللحام المحمول، الغرض من تأرجح الحزمة هو تحسين القدرة على التكيف لفجوة اللحام.نظرًا لأن نقطة الضوء المركزة هي نقطة ضوء صغيرة، فمن الصعب التأكد من أنها تسير على طول مسار اللحام أثناء الإمساك بها.من ناحية أخرى، من الصعب أيضًا تغطية اللحام بفجوة كبيرة.من خلال وضع الشعاع في خط مستقيم بعرض 3.0 مم، يكون من السهل على المشغل محاذاة الليزر وتغطية اللحام.

تحقيقها هو أن العدسة المهتزة تنحرف ذهابًا وإيابًا بسرعة عالية تحت محرك المحرك، وذلك لتحقيق غرض تغيير مسار شعاع الليزر.

المبدأ الأساسي موضح في الشكل أدناه: وفقًا لقانون الانعكاس الأساسي، فإن زاوية الانعكاس تساوي زاوية السقوط.عندما يكون الجلفانومتر عند الزاوية رقم 1، ينعكس الضوء على طول المسار رقم 1 ويتم تركيزه على النقطة رقم 1؛عندما يكون الجلفانومتر عند الزاوية رقم 2، ينعكس الضوء على طول المسار رقم 2 ويتم تركيزه على النقطة رقم 2.

إذا انحرف الجلفانومتر ذهابًا وإيابًا بين الزوايا 1، 2، فستتحرك بقعة الضوء المركزة بين النقاط 1، 2.عندما تكون سرعة الحركة سريعة بما فيه الكفاية، يمكن اعتبارها خطًا مستقيمًا.يُطلق على طول هذا الخط المستقيم اسم 'عرض التأرجح'، وتسمى سرعة الانحراف 'تردد التأرجح'.

تركيز الشعاع

ما ينعكس من الجلفانومتر هو شعاع من الضوء المتوازي، والذي يتم تكثيفه في نقطة صغيرة بعد مروره عبر عدسة التركيز، وأخيراً يسقط على سطح قطعة العمل.تتمثل وظيفة عدسة التركيز في تركيز الحزم المتوازية معًا لتشكل نقطة صغيرة، وبالتالي توليد كثافة طاقة فائقة.

حماية العدسة

سوف ينتج اللحام اليدوي كمية معينة من الدخان والغبار أثناء عملية اللحام، مما قد يؤدي إلى تلف عدسة التركيز، لذلك هناك حاجة إلى عدسة واقية لحمايتها.

تعتبر العدسة الواقية عنصرًا مستهلكًا، ومن الضروري التحقق مما إذا كانت في حالة جيدة في كل وقت معين.يتم تحديد مدة الاستخدام حسب شدة الاستخدام ومكان عمل الجهاز.
